RJ45 Buchse korrodiert? PoE Kamera reparieren 2026 (Anleitung)

RJ45 Buchse korrodiert, PoE-Kamera ohne Bild, kein Link am Switch? Dann ist dieser Guide für Sie. Wenn die RJ45-Female-Buchse an einer PoE-Überwachungskamera korrodiert ist, der Kamera-Jack oxidiert wirkt oder ein Pin verbogen ist, müssen Sie die Kamera in den meisten Fällen NICHT entsorgen. Mit einem günstigen RJ45 Screw Terminal Block Adapter reparieren Sie den Anschluss in unter 15 Minuten – ohne Crimpzange, ohne Löten, ohne Spezialwerkzeug. In dieser ausführlichen Anleitung zeigen wir Schritt für Schritt, wie Sie eine korrodierte RJ45-Buchse erkennen, sauber diagnostizieren und mit dem Terminal-Adapter dauerhaft reparieren – inklusive Hikvision-Sonderfarben, Wasserschutz und FAQ.

Wir bei OBJEXA SECURE haben diese Reparatur in über 100 Außenanlagen durchgeführt – Bullet-Kameras am Firmendach, Turret-Kameras an der Hofeinfahrt, Baustellen-Überwachung im Container. Genau diese Praxis-Erfahrung steckt in diesem Guide. Am Ende des Artikels finden Sie zusätzlich die wichtigsten Fragen aus dem Kundenalltag als FAQ – plus die Ankündigung zu unserem kommenden Video-Tutorial.

Kamera Jack korrodiert – diese Symptome sind eindeutig

Eine korrodierte oder defekte RJ45-Buchse auf der Kamera (oft auch 'Kamera Jack korrodiert' genannt) zeigt sich selten von einer Sekunde auf die andere. Meistens kündigt sie sich über Wochen mit kleinen Aussetzern an – bis die Kamera schließlich ganz wegbleibt. Erkennen Sie die folgenden Symptome rechtzeitig, sparen Sie sich teure Folgeschäden am PoE-Switch oder NVR.

• PoE-LED am Switch blinkt oder bleibt komplett dunkel, sobald das Kabel der Kamera angesteckt wird
• Die Kamera ist im NVR oder in der Hik-Connect / DMSS / iVMS-App als 'offline' markiert
• Bild friert ein, bricht in Mosaik-Artefakte ab oder zeigt grünen Streifen am Rand
• Kamera rebootet zyklisch (alle paar Minuten) – klassisches Zeichen für PoE-Spannungseinbruch
• Sichtbare grüne, weiße oder schwarze Ablagerungen auf den Gold-Pins der Buchse
• Wassertropfen oder feiner Nebel im Inneren des Junction-Box-Anschlusses
• Der RJ45-Stecker des Patchkabels rastet nicht mehr sauber ein, fällt von selbst heraus
• Verbindung funktioniert nur, wenn man am Kabel drückt oder den Stecker dreht

Sehen Sie eines dieser Symptome an Ihrer PoE-Überwachungskamera, ist die Wahrscheinlichkeit hoch, dass die RJ45-Female-Buchse an der Kamera korrodiert ist. Bevor Sie weiter unten zur Reparatur greifen, lohnt sich ein kurzer Gegencheck mit einem zweiten, bekannt funktionierenden Patchkabel direkt am PoE-Switch – damit schließen Sie Switch-Port, Kabelbruch oder NVR-Konfiguration als Fehlerquelle aus.

Warum korrodiert die RJ45 Buchse auf der Kamera überhaupt?

Die RJ45-Female-Buchse einer Außenkamera ist eine der mechanisch und chemisch empfindlichsten Stellen der gesamten Anlage. Vier Hauptursachen führen praktisch immer zur gleichen Korrosion:

• Kondenswasser: Die Kamera erwärmt sich tagsüber, kühlt nachts ab – Luftfeuchtigkeit kondensiert im Junction-Box-Anschluss
• Kapillareffekt: Wasser kriecht entlang des Kabelmantels vom Kabelende bis in die Buchse, oft über Meter hinweg
• Schlechter Kabelgland / fehlender Drip-Loop: Wasser läuft direkt am Kabel entlang ins Buchsen-Innere
• Galvanische Korrosion: Bakery vernickelte Pins reagieren mit Salzluft (Küste), Industrieabgasen oder Streusalz

Hinzu kommen mechanische Faktoren: Wind, der das Kabel zerrt; UV-Strahlung, die den Kabelmantel mit den Jahren porös werden lässt; und manchmal auch Blitzeinschläge in der Nähe, die über den PoE-Pfad einen Spannungsspitze bis in die Buchse drücken. Genau aus diesen Gründen ist die RJ45-Buchse statistisch der häufigste Ausfallpunkt einer Bullet- oder Turret-Kamera nach 3–5 Jahren Außeneinsatz.

Wann lohnt sich die Reparatur mit Terminal-Adapter?

• RJ45-Buchse innen korrodiert (grünlich, weißlich, schwarze Ablagerungen)
• Ein oder mehrere Pins der Female-Buchse sind verbogen, oxidiert oder abgebrochen
• Patchkabel rastet nicht mehr sauber ein, Verbindung wackelt
• PoE-Spannung kommt zwar an, aber der Datenlink ist instabil
• Kamera funktioniert nur noch, wenn man am Stecker drückt
• Sie wollen einen Wandadapter / eine Wago-ähnliche Lösung statt erneutem Crimpen
• Reparatur direkt im Schaltkasten oder in der Junction-Box am Mast

Nicht geeignet ist die Methode, wenn die Kamera-Hauptplatine selbst defekt ist (kein Lebenszeichen, kein Boot-LED, kein Stromfluss am PoE-Switch). Dann hilft nur Tausch oder Werkstatt-Reparatur. Tipp zum Test: Vor der Reparatur prüfen, ob der PoE-Port am Switch tatsächlich Leistung liefert (am Switch-Webinterface oder mit PoE-Tester). Auch das ist ein guter Moment, sich zu fragen, ob die Reparatur wirtschaftlich ist – eine neue 4K-PoE-Kamera kostet heute deutlich weniger als noch vor wenigen Jahren.

Das Werkzeug: RJ45 8P8C Screw Terminal Block Adapter

Wir verwenden für diese Reparaturen einen RJ45 8P8C Breakout Board Female-zu-8-Pin-Schraubklemmen-Adapter (2er-Pack). Das Board hat eine vollwertige RJ45-Female-Buchse auf der einen Seite und 8 nummerierte Schraubklemmen auf der anderen – kein Löten, kein Crimpen, kein Spezialwerkzeug. Hier auf Amazon ansehen.

• Geeignet für Cat5, Cat5e, Cat6, Cat6a, Cat7 – sowohl Daten als auch PoE / PoE+ / PoE++
• Solderless: Adern nur abisolieren und festschrauben
• Pin-Beschriftung 1–8 direkt auf der Platine (T568B-Belegung übersichtlich)
• Klein genug, um in vielen Kamera-Junction-Boxes oder IP66-Dosen Platz zu finden
• 2 Stück pro Packung – ideal als Reserve oder für ein zweites Kameraende
• Funktioniert mit Gigabit-Ethernet, sofern alle 8 Adern korrekt aufgelegt sind

Wichtig: Die Qualität dieser Adapter schwankt zwischen den No-Name-Versionen. Achten Sie auf vergoldete Kontakte und stabile Schraubklemmen aus Messing – billige Modelle mit verzinkten Klemmen oxidieren im Außenbereich nach wenigen Monaten und Sie haben den gleichen Defekt wie vorher.

Schritt-für-Schritt: RJ45 Buchse an PoE Kamera reparieren

Wichtig: Vor allen Arbeiten den PoE-Port am Switch deaktivieren oder das Patchkabel ziehen. PoE+ liefert bis zu 30 W bei 48 V, PoE++ sogar bis 90 W – nicht lebensgefährlich, aber unangenehm und im Kurzschlussfall schädlich für die Kamera-Elektronik. Folgendes Material sollten Sie bereitlegen, bevor Sie loslegen:

• RJ45 Terminal Block Adapter (8P8C, Schraubklemmen)
• Abisolierzange oder Cuttermesser
• Kleiner Phillips-Schraubendreher (PH0/PH1)
• Multimeter mit Durchgangsprüfung – Pflicht bei Hikvision-Pigtails!
• Cat6-Kabeltester (optional, aber sehr empfehlenswert)
• IP66/IP67 Verbindungsdose oder Junction Box
• Selbstverschweißendes Vulkanisierband oder Schrumpfschlauch
• Dielektrisches Fett / Kontaktspray (z. B. WD-40 Specialist Contact Cleaner)
• Kabelbinder für Zugentlastung

• 1. Defekte RJ45-Buchse identifizieren – meist im wasserdichten Junction-Box-Anschluss der Kamera oder am Pigtail-Kabel
• 2. Das beschädigte Pigtail / Kabelstück direkt vor der Buchse abschneiden – mindestens 5 cm hinter der sichtbaren Korrosion
• 3. Kabelmantel ca. 25 mm abisolieren, Folie/Schirm zurückklappen, Adernpaare auseinanderdrehen
• 4. Adern nach T568B sortieren: 1 Weiß-Orange, 2 Orange, 3 Weiß-Grün, 4 Blau, 5 Weiß-Blau, 6 Grün, 7 Weiß-Braun, 8 Braun
• 5. Jede Ader ca. 5 mm abisolieren und in die nummerierte Klemme des Adapters schrauben – fest, aber nicht überdrehen (Drehmoment ca. 0,2 Nm – fingerfest plus eine Vierteldrehung)
• 6. Mit Durchgangsprüfer jede Klemme gegen das andere Kabelende prüfen, bevor Sie das Gehäuse schließen
• 7. Auf der Female-Seite ein kurzes, hochwertiges Cat6-Patchkabel (max. 30 cm) anschließen, das ins Gehäuse / zum Switch führt
• 8. Etwas dielektrisches Fett in die Female-Buchse geben – schützt die neuen Kontakte vor Feuchtigkeit
• 9. Den Adapter mit Schrumpfschlauch oder selbstverschweißendem Vulkanisierband umwickeln und in einer wasserdichten IP66/IP67-Verbindungsdose unterbringen
• 10. Zugentlastung mit Kabelbinder setzen – das Kabel darf NIE direkt am Adapter ziehen
• 11. PoE-Port wieder aktivieren, Link-LED prüfen, Kamera über App / NVR testen
• 12. Bei stabiler Verbindung mindestens 24 Stunden 'auf Probe' laufen lassen, bevor die Dose endgültig verschlossen wird

Achtung Hikvision: andere Aderfarben am Kamera-Pigtail!

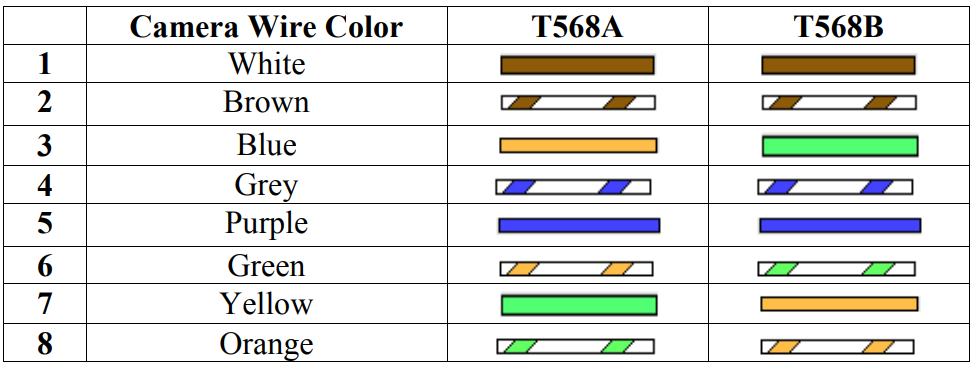

Viele Hikvision-PoE-Kameras (vor allem Bullet- und Turret-Modelle der DS-2CD-Serie) verwenden am werkseitigen Pigtail-Kabel NICHT die klassischen Cat6-Farben (Weiß-Orange, Orange, Weiß-Grün, Blau …), sondern eine eigene, vereinfachte Farbcodierung mit Volltonfarben. Wer hier blind nach T568B verdrahtet, hat zwar PoE-Spannung – aber keinen Link. Bevor Sie den Terminal-Adapter anschließen, prüfen Sie deshalb IMMER die Hikvision-Pin-Zuordnung anhand der folgenden Tabelle (Hikvision Camera Wire Color → T568A bzw. T568B).

So lesen Sie die Tabelle in der Praxis: Die linke Spalte ('Camera Wire Color') zeigt die Aderfarbe, wie sie aus dem Hikvision-Kamera-Pigtail kommt. Die Pin-Nummer (1–8) entspricht direkt der Schraubklemme auf dem RJ45-Breakout-Board. Beispiel: Die WEISSE Hikvision-Ader gehört auf Klemme 1, die BRAUNE auf Klemme 2, die BLAUE auf Klemme 3 usw. Die rechten Spalten zeigen, welche Cat6-Standardfarbe (T568A oder T568B) auf dasselbe Pin gehört – wichtig, wenn Sie auf der anderen Seite ein normales Patchkabel oder ein Cat6-Outdoor-Kabel verschrauben.

• Pin 1: Hikvision WEISS → T568B Weiß-Orange
• Pin 2: Hikvision BRAUN → T568B Orange
• Pin 3: Hikvision BLAU → T568B Weiß-Grün
• Pin 4: Hikvision GRAU → T568B Blau
• Pin 5: Hikvision LILA → T568B Weiß-Blau
• Pin 6: Hikvision GRÜN → T568B Grün
• Pin 7: Hikvision GELB → T568B Weiß-Braun
• Pin 8: Hikvision ORANGE → T568B Braun

Praxis-Tipp: Wenn Sie unsicher sind, ob Ihre Hikvision-Variante exakt dieser Tabelle entspricht (es gibt regionale Sub-Versionen und auch Dahua / Uniview / Reolink nutzen teils andere Farbschemata), messen Sie mit einem einfachen Cat6-Tester oder Multimeter (Durchgangsprüfung) jede Ader vom Hikvision-Pigtail-Stecker (sofern noch vorhanden) bis zum freien Aderende. Erst dann auf den Terminal-Block schrauben. Diese 5 Minuten Messen sparen Ihnen 30 Minuten Fehlersuche – versprochen.

Häufige Fehler – und wie Sie sie vermeiden

• Adern nicht nach T568B sortieren – die Kamera bekommt zwar PoE, aber kein Datenlink
• Schirm / Drain-Wire ignorieren – bei Außenstrecken unbedingt mit auflegen oder sauber isolieren
• Zu lange Aderenden frei lassen – Übersprechen / Crosstalk steigt, Gigabit-Link wird instabil
• Adapter ungeschützt im Außenbereich montieren – muss zwingend in eine IP66/IP67-Box
• Reparatur direkt am Kameraausgang ohne Zugentlastung – das Kabel reißt beim nächsten Windstoß wieder ab
• Schraubklemmen nur 'handfest' anziehen – Mikrointermittenz nach wenigen Wochen ist garantiert
• Auf der einen Seite T568A, auf der anderen T568B verdrahten – funktioniert für 100 Mbit, killt aber Gigabit
• Korrosionsstelle nicht weit genug zurückschneiden – Restoxidation kriecht weiter ins neue Kabelstück

Korrosion vorbeugen: So hält die Reparatur 10+ Jahre

Eine saubere Reparatur ist gut – eine Reparatur, die nie wieder nötig wird, ist besser. Diese Maßnahmen kombinieren wir bei OBJEXA SECURE bei jeder Außenmontage:

• IP66 / IP67 Verbindungsdose direkt unter der Kamera montieren – nicht offen am Mast
• Kabelgland strikt nach unten ausrichten, damit Wasser nicht ins Innere läuft
• Drip-Loop einplanen: Kabel macht eine Schlaufe nach unten, bevor es in die Dose geht
• Outdoor-Cat6/Cat7-Kabel mit Gel-Füllung (gel-filled) verwenden – verhindert Kapillareffekt
• Dielektrisches Fett in jede Buchse – verdrängt Luft und damit Feuchtigkeit
• Einmal jährlich Sichtkontrolle (am besten im Herbst, vor der nassen Jahreszeit)
• Bei Salz- oder Industrieluft: zusätzlich Kontaktspray jährlich erneuern

Wer diese sechs Punkte konsequent umsetzt, hat statistisch eine 10x längere Standzeit der RJ45-Buchse – aus unserer eigenen Erfahrung mit über 500 betreuten Außenkameras.

Video-Tutorial demnächst: RJ45-Farbcodierung & Terminal-Adapter Schritt für Schritt

Wir arbeiten gerade an einem ausführlichen Video-Tutorial, in dem wir live zeigen, wie eine korrodierte RJ45-Buchse an einer Hikvision PoE-Kamera mit dem Terminal-Block-Adapter repariert wird. Im Video gehen wir ins Detail:

• Wie erkenne ich sicher, ob die RJ45-Buchse korrodiert oder nur verschmutzt ist?
• Vergleich Hikvision-Pigtail-Farben vs. Standard-Cat6-Kabel – live am Multimeter
• Schritt-für-Schritt-Verdrahtung am Terminal-Block-Adapter mit Nahaufnahmen
• Wie crimpe ich richtig ab, isoliere die Adern und schütze den Adapter vor Feuchtigkeit?
• Test nach der Reparatur: Link-LED, PoE-Spannung und Bildübertragung prüfen
• Häufigste Anfängerfehler – und wie man sie im laufenden Prozess vermeidet

Abonnieren Sie unseren OBJEXA SECURE YouTube-Kanal oder speichern Sie diesen Blogartikel als Lesezeichen. Sobald das Video online ist, wird es direkt hier eingebettet und wir ergänzen einen Zeitstempel-Link zu den einzelnen Kapiteln. Fragen oder Wünsche zum Inhalt? Schreiben Sie uns gerne über das Kontaktformular – wir nehmen Ihre Anregungen mit ins Drehbuch auf.

Wann doch lieber tauschen?

Wenn die Kamera bereits 5+ Jahre im Einsatz ist, die Bildqualität nachlässt oder Firmware-Updates nicht mehr verfügbar sind, ist eine Reparatur oft nicht mehr wirtschaftlich. Eine moderne 4K-PoE-Kamera mit ColorVu / Smart Dual Light kostet inzwischen unter 200 € – mehr Reichweite, schärferes Bild, KI-Erkennung. Wir empfehlen die Reparatur mit Terminal-Adapter vor allem für hochwertige Bestands-Kameras (Hikvision, Dahua, Axis, Uniview), bei denen sich der Erhalt klar lohnt. Für ältere 2-MP-Kameras (Baujahr vor 2020) ist der Tausch meist die nachhaltigere Entscheidung.

Hinweis zu Affiliate-Links

Der in diesem Artikel verlinkte RJ45 Screw Terminal Block Adapter ist ein Amazon-Affiliate-Link. Wenn Sie darüber kaufen, erhalten wir eine kleine Provision – für Sie ändert sich der Preis nicht. Wir empfehlen das Produkt, weil wir es in eigenen Service-Einsätzen regelmäßig verbauen und es zuverlässig funktioniert.

Fazit: RJ45 Buchse korrodiert ist kein Totalschaden

Eine korrodierte oder mechanisch defekte RJ45-Female-Buchse ist kein Grund, eine PoE-Überwachungskamera abzuschreiben. Mit dem RJ45 Screw Terminal Block Adapter reparieren Sie den Anschluss sauber, dauerhaft und ohne Crimpzange in unter 15 Minuten. Wer die Reparatur nicht selbst machen möchte: OBJEXA SECURE übernimmt Service, Reparatur und Austausch von Kameraanlagen in ganz Deutschland – inkl. Dokumentation und Gewährleistung.
