RJ45 Keystone anschließen: Anleitung mit T568A/B und Video

Kurzantwort

Ein RJ45 Keystone Modul schließt du so an: Kabelmantel auf die vom Modulhersteller vorgegebene Länge entfernen, Schirm vorbereiten, die acht Adern nach T568A oder T568B in den Adernmanager legen, überstehende Adern bündig abschneiden, Modul schließen und den Schirm kontaktieren. Danach testest du die Strecke. Welche Belegung du nimmst, ist zweitrangig. Wichtig ist, dass beide Enden desselben Kabelsegments gleich aufgelegt sind und du dich bei einer bestehenden Installation an die vorhandene Belegung hältst.

Im Video zeige ich die Montage an einem geschirmten AMJ-Modul. Die Maße und die Reihenfolge unten beziehen sich auf genau dieses Modul. Andere Module, etwa mit LSA-Auflegetechnik oder anderer Bauform, werden teilweise anders montiert. Halte dich dann an die Anleitung deines Herstellers.

Was ist ein RJ45 Keystone Modul?

Ein Keystone Modul ist ein Einsatz mit RJ45-Buchse, der in eine passende Halterung kommt: Patchpanel, Aufputz- oder Unterputzdose, Hutschienen-Adapter oder Kameradose. Auf der Rückseite wird das Verlegekabel aufgelegt, vorne steckst du ein Patchkabel ein.

AMJ ist keine allgemeine Bezeichnung für alle Keystone-Buchsen, sondern eine Modulfamilie eines Herstellers (Telegärtner). Keystone-Module gibt es in verschiedenen Bauformen. Prüfe deshalb vor dem Kauf, ob das Modul mechanisch in deine Dose oder dein Patchpanel passt.

Die Rückseite arbeitet mit Schneidklemmkontakten (IDC). Die Adern werden nicht einzeln abisoliert. Bei werkzeuglosen Modulen wie dem gezeigten AMJ entsteht der Kontakt beim Schließen des Moduls. Bei LSA-Modulen wird jede Ader mit dem vorgesehenen Auflegewerkzeug eingedrückt und dabei kontaktiert.

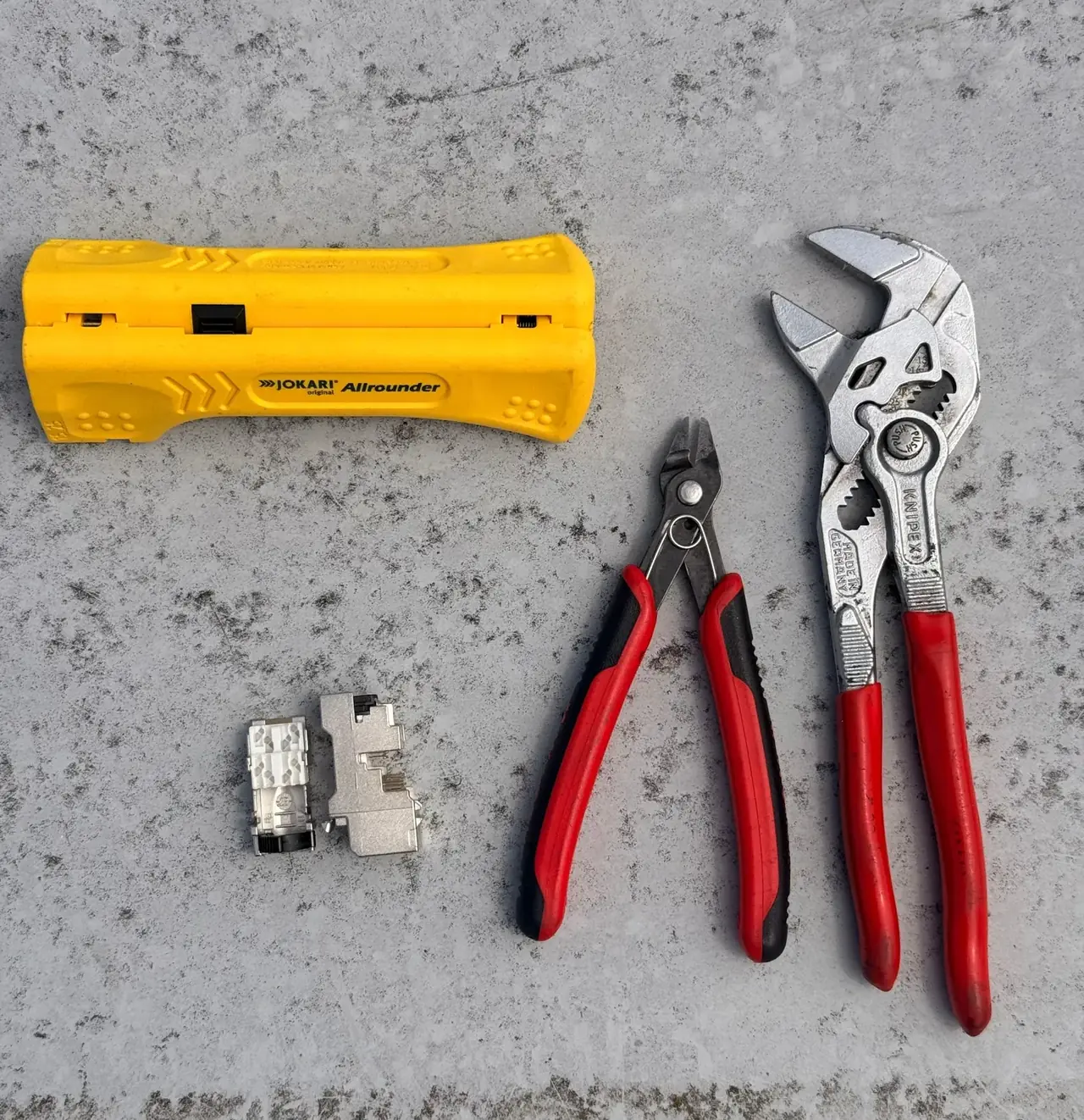

Werkzeug und Material

• Jokari Allrounder Kabelabisolierer: entfernt den Außenmantel von Cat6A-/Cat7-Kabeln. Schnitttiefe so einstellen, dass Schirm und Adern unbeschädigt bleiben.
• Knipex Mini-Seitenschneider: schneidet die Adern nach dem Einlegen bündig ab. Ein kleiner Schneider kommt in der engen Modulgeometrie besser ran.
• Knipex Zangenschlüssel: damit schließe ich die beiden Modulhälften gleichmäßig und parallel. Ob dein Modul ein Schließwerkzeug braucht oder von Hand geschlossen wird, steht in der Herstelleranleitung.
• AMJ Cat6A Keystone Modul (geschirmt): das Anschlussmodul aus dem Video. Kabelquerschnitt (AWG), Aderdurchmesser und Kabelaußendurchmesser müssen zum Modul passen.
• Ein Kabeltester, mindestens für Durchgang und Belegung. Was ein einfacher Tester leistet und was nicht, steht weiter unten.

T568A oder T568B: die Belegung

T568A und T568B sind gleichwertig. Sie unterscheiden sich nur darin, dass das orange und das grüne Paar getauscht sind. Elektrisch ist keine der beiden Varianten besser. Es gibt auch keine Regel, dass in Deutschland grundsätzlich T568A verwendet wird. Wenn du eine bestehende Installation erweiterst, übernimm die dort verwendete Belegung.

Wichtig: Die Tabelle beschreibt die Pins der RJ45-Buchse, nicht die räumliche Reihenfolge am Adernmanager. Wo welche Ader am Modul liegt, hängt von der Bauform ab. Folge dem Farbaufdruck auf dem Modul und der Herstelleranleitung.

Was passiert, wenn ein Ende nach A und das andere nach B aufgelegt ist? Dann sind das orange und das grüne Paar gekreuzt. Viele aktuelle Geräte gleichen das per Auto-MDI-X aus, die Verbindung kann also trotzdem funktionieren. Sauber ist das aber nicht, und es erschwert spätere Fehlersuche. Lege deshalb beide Enden gleich auf.

Montage am gezeigten AMJ-Modul

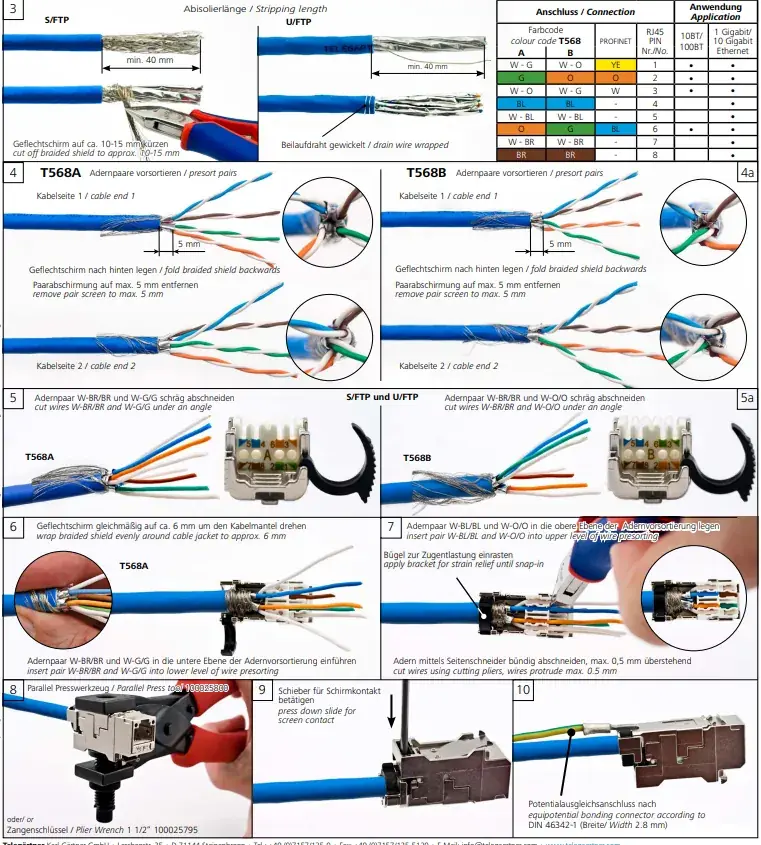

Die folgenden Schritte und Maße entsprechen der Montagegrafik oben und dem Video. Sie gelten für dieses Modul. Bei anderen Modellen können Abisolierlänge, Schirmbehandlung und Reihenfolge abweichen. Gleiche die Werte immer mit den Unterlagen deines Moduls ab. Montiere nur an einer spannungs- und PoE-freien Leitung.

• 1. Mantel abisolieren: Beim gezeigten Modul mindestens 40 mm Außenmantel entfernen. Dabei weder Geflecht noch Paarfolien oder Aderisolierungen einschneiden.
• 2. Geflechtschirm vorbereiten: Das Geflecht wie in der Grafik auf etwa 10 bis 15 mm kürzen und nach hinten über den Mantel legen, damit es später am Schirmkontakt anliegt.
• 3. Paarfolien kürzen: Die Folien der Adernpaare bis auf die in der Grafik gezeigte Restlänge entfernen. Die Verdrillung der Paare möglichst weit bis an die Kontakte erhalten.
• 4. Adern vorsortieren und einlegen: Die Adern nach dem Farbaufdruck für T568A oder T568B in den Adernmanager legen. Nicht einzeln abisolieren, bei diesem werkzeuglosen Modul kontaktieren die IDC-Kontakte beim Schließen.
• 5. Geflechtkontakt und Zugentlastung vorbereiten: Das Kabel so positionieren, dass das zurückgelegte Geflecht im Bereich des Schirmkontakts liegt, und den mitgelieferten Zugentlastungsbügel wie in der Anleitung gezeigt anbringen.
• 6. Adern bündig abschneiden: Laut Grafik (Bildschritt 7) die Adern vor dem Schließen bündig abschneiden, maximal 0,5 mm Überstand.
• 7. Modul schließen: Erst danach (Bildschritt 8) die Modulhälften parallel zusammendrücken, bis sie vollständig geschlossen sind. Nicht schräg pressen.
• 8. Schirmkontakt herstellen: Zum Schluss (Bildschritt 9) den Schirmkontaktschieber betätigen, damit das Geflecht sicher kontaktiert ist.
• 9. Strecke prüfen: Erst testen, dann einbauen oder verschließen. Details im Abschnitt zur Fehlersuche.

Schirmung, Cat6A und Cat7 richtig einordnen

• Cat6A gibt es geschirmt und ungeschirmt. Ungeschirmtes Cat6A (U/UTP) ist eine normale, genormte Variante. Wichtig ist, dass Kabel, Module und Patchkabel zueinander passen.
• Geschirmtes Kabel braucht ein geeignetes geschirmtes Modul, und der Schirm muss fachgerecht kontaktiert werden. Beachte die Vorgaben des Herstellers zum gesamten Verkabelungssystem.
• Schirmkontakt und Übertragungsleistung sind zwei Themen. Ein fehlender Schirmkontakt macht aus einer Strecke nicht automatisch Cat5e und führt nicht zwangsläufig zu Kamera-Neustarts. Er kann aber die Störfestigkeit verschlechtern. Ob die Strecke eine bestimmte Klasse erreicht, zeigt nur eine Messung.
• Cat7-Kabel auf Cat6A-RJ45-Modul: Das ist üblich, sofern Aderdurchmesser und Kabelaußendurchmesser zum Modul passen. Daraus wird aber keine Cat7- oder Class-F-Strecke. Die Leistung hängt von der gesamten Strecke ab: Länge, Komponenten und Montagequalität.
• PoE: Ob ein Modul für PoE bis hin zu 4PPoE (IEEE 802.3bt) freigegeben ist, steht im Datenblatt des konkreten Moduls. Das lässt sich nicht pauschal für jedes Cat6A-Modul sagen.

Wenn du das Kabel im Außenbereich verlegst, lies auch meinen Guide Cat7-Verlegekabel im Außenbereich und UV-Schutz.

Keystone, Stecker oder Patchkabel?

Ein Keystone Modul mit kurzem Patchkabel ist eine gut wartbare Lösung: Das starre Verlegekabel bleibt fest in der Dose, und das Patchkabel lässt sich bei Bedarf tauschen.

Es gibt aber auch feldkonfektionierbare RJ45-Stecker, die für starre Leiter ausgelegt sind. Die sind eine legitime Alternative, etwa für eine direkte Verbindung zu Kamera oder Access Point (MPTL, Modular Plug Terminated Link). Probleme entstehen, wenn ein Stecker nicht zum Kabel passt, zum Beispiel ein Crimpstecker für Litze an starrem Verlegekabel. Prüfe vor dem Kauf: Massivdraht oder Litze, AWG, Durchmesser der Aderisolierung und Kabelaußendurchmesser.

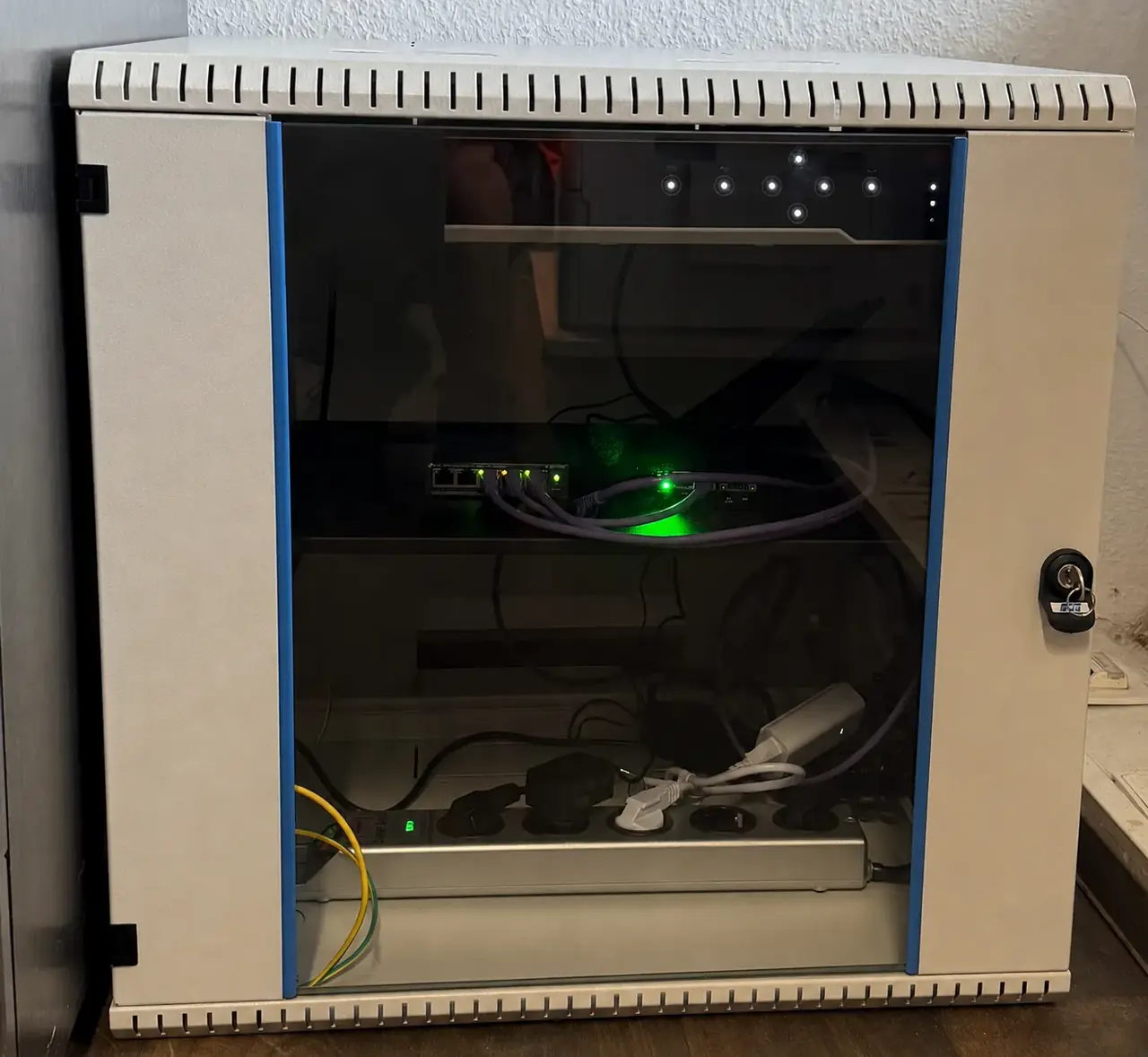

Typische Einsatzorte für Keystone-Module sind Patchpanels im Netzwerkschrank, Wanddosen und Anschlussdosen hinter PoE-Kameras. Wie du die Kamera danach in Betrieb nimmst, steht in meiner Anleitung zur PoE-Kamera-Einrichtung. Für die Switch-Auswahl hilft der Beitrag PoE Switch für Überwachungskameras, für das Leistungsbudget der PoE-Rechner.

Strecke prüfen und Fehler finden

Beim Testen gibt es drei Stufen, die man nicht verwechseln sollte:

• Verifizierung: Ein einfacher LED-Durchgangstester zeigt je nach Gerät Unterbrechungen, vertauschte Adern und Kurzschlüsse. Split Pairs (Adern aus verschiedenen Paaren vertauscht, aber Pin-Durchgang korrekt) erkennt er nicht zwingend. Eine Aussage über Cat6A- oder 10-Gbit-Tauglichkeit liefert er nicht.
• Qualifizierung: Ein Qualifizierungstester prüft, ob die Strecke eine bestimmte Anwendung tragen kann, etwa Gigabit-Ethernet oder PoE.
• Zertifizierung: Nur ein Zertifizierungsmessgerät misst die Strecke gegen eine Norm (z. B. Class EA) und dokumentiert das Ergebnis.

Für die Funktion im Alltag prüfst du zusätzlich den Ethernet-Link: Zeigen Switch und Endgerät eine Verbindung mit der erwarteten Geschwindigkeit an? Ein Ping ist ein weiterer Funktionstest, aber kein Kabelzertifikat.

Selten hat ein Fehler nur eine Ursache. Schau dir immer auch die aktive Technik an: Switch, PoE-Budget, Endgerät und Patchkabel. Wenn eine Buchse direkt an der Kamera beschädigt ist, hilft mein Beitrag zur korrodierten RJ45-Buchse an der Kamera.

Typische Fehler

• Unterschiedliche Belegung an beiden Enden: Paare gekreuzt. Lösung: beide Enden gleich auflegen, bei Bestand die vorhandene Belegung übernehmen.
• Adern nach dem Schließen statt vorher abgeschnitten (beim gezeigten Modul): Lösung: Reihenfolge der Herstelleranleitung einhalten.
• Verdrillung zu weit geöffnet: kann die Übertragungsqualität verschlechtern. Lösung: Paare so kurz wie möglich aufdrehen.
• Schirm nicht kontaktiert bei geschirmtem System: Lösung: Geflecht vorbereiten und Schirmkontakt nach Anleitung herstellen.
• Aderisolierung oder Geflecht beim Abisolieren verletzt: Lösung: Schnitttiefe am Abisolierer prüfen, im Zweifel neu ansetzen.
• Stecker oder Modul passt nicht zum Kabel: Lösung: AWG, Massivdraht/Litze und Durchmesser vor dem Kauf prüfen.
• Nicht getestet vor dem Verschließen: Lösung: jede Strecke prüfen, bevor die Dose zu ist.

Quellen und weiterführende Anleitungen

• Telegärtner, Grundlagen zu RJ45-Verbindungen: telegaertner.com
• Fluke Networks, Unterschied zwischen Verifizierung, Qualifizierung und Zertifizierung: flukenetworks.com
• Die Montageanleitung bzw. das Datenblatt deines konkreten Moduls. Sie hat immer Vorrang vor allgemeinen Anleitungen.

Fazit

Ein Keystone Modul anzuschließen ist keine Hexerei, wenn du die Anleitung deines Moduls einhältst: passend abisolieren, Verdrillung erhalten, nach Aufdruck einlegen, abschneiden, schließen, Schirm kontaktieren und testen. Ob T568A oder T568B ist egal, solange beide Enden gleich sind. Und ein einfacher Durchgangstest sagt dir, ob alles verbunden ist, nicht, welche Leistung die Strecke schafft.
