USV-Rechner für Videoüberwachung – Watt, VA und Laufzeit berechnen

Acht 4-MP-PoE-Kameras, ein NVR, ein PoE-Switch und Router plus Modem ergeben rund 130 bis 140 W reale Last. Mit 30 % Reserve sind das etwa 175 W Auslegungslast – dafür reicht eine USV ab ca. 1000 VA / 600 W bequem aus.

Auf Watt. VA ist die Scheinleistung, Watt die tatsächlich nutzbare Wirkleistung. Bei USV-Geräten liegt der Leistungsfaktor meist zwischen 0,55 und 0,7, deshalb hat eine 1200-VA-USV oft nur 660 W. Wer nur auf VA schaut, kauft zu klein.

Laufzeit in Minuten ≈ (12 V × Amperestunden × Anzahl Akkus × 0,5) ÷ Last in Watt × 60. Der Faktor 0,5 berücksichtigt den Wirkungsgrad des Wechselrichters, den Entladeschluss und den Peukert-Effekt.

Eine 2-MP-Kamera liegt bei ca. 6 W, eine 4-MP-Kamera bei ca. 7 W, 5 MP bei ca. 8 W und 4K bei ca. 12 W. PTZ-Kameras mit Heizung können 25 W und mehr ziehen. Dazu kommen rund 15 % Verluste in Kabel und PoE-Elektronik.

Ja, zwingend. Ohne Switch bekommen die PoE-Kameras keinen Strom – dann läuft der Rekorder zwar, zeichnet aber nichts auf.

Ja. Ohne Router und ohne Modem/ONT gibt es keine Push-Benachrichtigung, keinen Fernzugriff und keinen Cloud-Upload. Das Modem wird dabei am häufigsten vergessen.

Nein. Ein Monitor zieht 20 bis 40 W und halbiert damit die Laufzeit. Bei Stromausfall schaust du ohnehin per Handy nach.

Ich rechne mit 30 %. Das deckt spätere Kameras, den höheren Einschaltstrom und schont die Akkus, weil die USV nicht dauerhaft im oberen Lastbereich läuft.

Für die typischen kurzen Netzausfälle reichen 15 bis 30 Minuten. Alles darüber wird teuer, weil die Laufzeit allein von der Akkukapazität kommt, nicht von der Wattzahl.

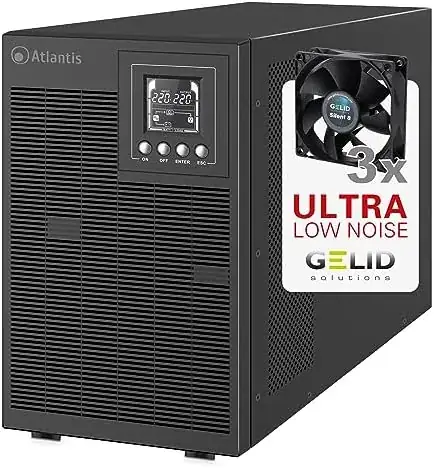

Für Kamera- und Netzwerktechnik reicht modifizierter Sinus meist, weil der Akkubetrieb im Jahr nur wenige Minuten dauert. Hängt ein NAS oder ein Netzteil mit aktiver PFC dran, nimm reinen Sinus.

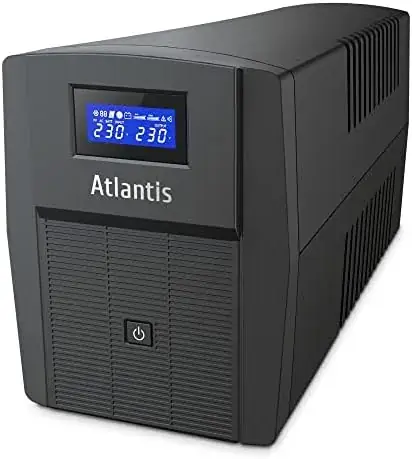

Line-Interactive genügt für Haus und kleines Gewerbe. Eine Online-USV mit Doppelwandler lohnt sich, wenn das Netz vor Ort schlecht ist, ein Generator einspeist oder die Anlage wirklich kritisch ist.

Im Technikschrank sind IEC-Kaltgerätebuchsen Standard, NVR und Switch bringen passende Kabel mit. Router, Modem und Steckernetzteile brauchen dagegen Schuko oder ein IEC-C14-auf-Schuko-Adapterkabel.

Nur teilweise. Die integrierten Schutzschaltungen fangen normale Netzstörungen ab, aber keinen nahen Blitzeinschlag. Für den Blitzschutz braucht es Ableiter in der Verteilung.

Blei-Vlies-Akkus halten typischerweise drei bis fünf Jahre, in warmen Technikräumen eher weniger. Plane einen Akkutausch ein und teste die Anlage einmal im Jahr unter Last.

Ja, das mache ich bei größeren Anlagen sogar bewusst: eine USV für Rekorder und Switch, eine zweite für Netzwerk und Zusatztechnik. Das begrenzt den Ausfall, wenn ein Gerät stirbt.
