Was brauche ich, um ein Glasfaserkabel zu spleißen? Die ultimative Checkliste vom Profi

Wer seit über einem Jahrzehnt in der Welt der Sicherheitstechnik und CCTV-Überwachung unterwegs ist, der weiß: Ein System ist immer nur so stark wie sein schwächstes Glied. Früher haben wir uns mit Koaxialkabeln rumgeärgert, dann kam Cat6/Cat7 – und heute führt im High-End-Bereich und bei langen Strecken kein Weg mehr an der Glasfaser vorbei. Höhere Bandbreiten, keine Störanfälligkeit durch elektromagnetische Felder und enorme Reichweiten sind unschlagbare Argumente für moderne IP-Kamerasysteme.

Doch Glasfaser bringt eine ganz neue Herausforderung mit sich: Das Spleißen (Fiber Optic Splicing).

Wenn du vom Kupferschrauber zum Lichtwellenleiter-Profi aufsteigen willst, reicht ein Seitenschneider und Isolierband nicht mehr aus. Hier arbeiten wir im Mikrometerbereich. Nach 10 Jahren auf Baustellen und in Serverräumen habe ich so einiges an Werkzeug verschlissen. Damit du nicht Lehrgeld zahlen musst, habe ich dir hier die ultimative Checkliste zusammengestellt. Das ist das Setup, das ich jeden Tag nutze.

1. Das Herzstück: Das Spleißgerät (Fusion Splicer)

Ohne ein vernünftiges Spleißgerät bist du aufgeschmissen. Hier wird nicht geklebt, hier wird mit einem Lichtbogen geschweißt. Es gibt zwei Hauptkategorien, und als CCTV-Techniker solltest du den Unterschied kennen:

• Kernzentrierende Spleißgeräte (Core Alignment): Die Königsklasse. Das Gerät erkennt die tatsächlichen Kerne (Core) der beiden Fasern und richtet sie über Mikromotoren perfekt zueinander aus. Absolut notwendig für Singlemode-Fasern auf langen Strecken, um die Dämpfung (dB-Verlust) so gering wie möglich zu halten.
• Mantelzentrierende Spleißgeräte (Cladding Alignment): Diese Geräte richten die Fasern anhand der äußeren Hülle (Cladding) aus. Für Multimode-Fasern im lokalen Netzwerk (LAN) oder kürzere CCTV-Strecken oft völlig ausreichend und deutlich günstiger.

Mein Tipp aus der Praxis: Spar nicht am falschen Ende. Ein gutes Gerät kalibriert sich selbst für die jeweilige Umgebungstemperatur und Luftfeuchtigkeit – goldwert, wenn man im Winter im kalten Serverraum oder im Sommer im staubigen Außenbereich steht. Eine bewährte Empfehlung aus meiner täglichen Arbeit findest du hier: Fusion Splicer / Spleißgerät auf Amazon.

2. Die Vorbereitungswerkzeuge (Präzision ist alles)

Bevor der Lichtbogen glüht, muss die Faser nackt und sauber sein. Glasfaserkabel haben mehrere Schutzschichten. Um dorthin zu kommen, brauchst du folgende Werkzeuge:

Absetzzangen (Stripper)

Ein Standard-Kabelmesser zerstört die Faser sofort. Du brauchst spezielle Absetzzangen, meistens sogenannte 3-Loch-Zangen:

• Loch 1: Entfernt den äußeren Mantel (2–3 mm).
• Loch 2: Entfernt das Buffer-Coating (900 µm).
• Loch 3: Entfernt das Primary-Coating (250 µm), bis nur noch die blanke Glasfaser (125 µm) übrig ist.

Eine hochwertige 3-Loch-Absetzzange ist im 9-in-1 Faseroptik FTTH Toolkit bereits enthalten – zusammen mit Cleaver, Power Meter und VFL ein unschlagbares Komplettpaket für den Einstieg.

Der Faserzertrenner (Cleaver)

Das ist vielleicht das wichtigste Werkzeug nach dem Spleißgerät selbst. Ein Spleißgerät kann zwei Fasern nur dann perfekt verbinden, wenn die Endflächen absolut rechtwinklig (ideal sind 90 Grad) und glatt gebrochen sind. Der Cleaver ritzt die Faser unter genau definiertem Druck an und bricht sie sauber. Wenn der Cleaver stumpf ist oder schlecht eingestellt, meldet das Spleißgerät sofort einen "Fehlwinkel" – und du fängst von vorne an. Der FC-6S Fiber Cleaver im erwähnten Toolkit ist mein klarer Favorit für den mobilen Einsatz.

3. Reinigungsmaterialien (Der größte Feind ist der Staub)

In der CCTV-Technik sind wir Schmutz gewöhnt – beim Glasfaserspleißen müssen wir so steril arbeiten wie ein Chirurg. Ein einziges Staubkorn auf der Faserendfläche verbrennt im Lichtbogen und zerstört das Signal.

• Isopropylalkohol (IPA): Hochprozentig (mindestens 99,9 %). Benutze niemals Spiritus oder Nagellackentferner, die hinterlassen einen Schmierfilm. Empfehlung: Isopropanol 99,9 % auf Amazon.
• Fusselfreie Reinigungstücher (Lint-free Wipes): Normale Taschentücher oder Küchenrolle fusseln wie verrückt. Spezielle Labortücher sind hier Pflicht. Empfehlung: Glasfaser-Reinigungstücher auf Amazon.
• Faser-Reinigungsstift (One-Click Cleaner): Perfekt, um bereits installierte Pigtails in den Kupplungen der Patchpanels zu reinigen, bevor man das Patchkabel einsteckt.

4. Schutz- und Verbrauchsmaterialien

Eine gespleißte Faser ist an der Schweißstelle extrem zerbrechlich. Sie hat dort kein Coating mehr. Deshalb müssen wir sie sofort schützen.

Spleißschutz (Splice Protectors): Es gibt zwei gängige Arten:

• Schrumpfspleißschutz (Crimp / Heat Shrink): Kleine Kunststoffröhrchen mit einem Metallstift zur Verstärkung. Das Spleißgerät hat meistens einen integrierten kleinen Ofen, der diesen Schutz direkt nach dem Spleißen um die Faser schrumpft. (Mein persönlicher Favorit im CCTV-Bereich.) Empfehlung: Heat Shrink Spleißschutz auf Amazon.
• Crimpspleißschutz (Sandwich): Werden mit einer speziellen Presse mechanisch um die Faser gedrückt.

Pigtails und Patchkabel: Das sind die einseitig herstellerseitig vorkonfektionierten Glasfasern, die du an das Verlegekabel anspleißt, um auf die Kupplungen im Patchpanel zu kommen. Achte penibel darauf, ob du Singlemode (OS2 – meist gelb) oder Multimode (OM3/OM4 – meist aqua/violett) verlegst. Die Typen dürfen niemals gemischt werden! Bewährte Pigtails auf Amazon.

Spleißkassetten und Patchboxen: Hier werden die Überlängen der Fasern sauber im Kreis abgelegt (Biegeradien beachten!) und der Spleißschutz fixiert. Eine zuverlässige Spleißbox findest du hier.

5. Mess- und Prüfgeräte (Vertrauen ist gut, Messen ist Sicherheit)

Als CCTV-Techniker musst du beweisen, dass deine Leitung die Videostreams der 4K-Kameras ohne Paketverlust überträgt. Nach dem Spleißen kommt die Wahrheit ans Licht.

Visual Fault Locator (VFL / Rotlichtquelle)

Ein absolutes Must-have in jeder Werkzeugtasche. Das ist ein starker roter Laser, den du auf die Faser steckst. Wenn du einen Bruch im Kabel hast oder der Spleiß komplett misslungen ist, leuchtet die Faser an dieser Stelle rot durch den Mantel. Perfekt auch zur Identifikation von Fasern (Durchgangsprüfung). Im 9-in-1 FTTH Toolkit ist ein 5 km VFL bereits enthalten.

Optischer Leistungsmesser (Power Meter)

Zusammen mit einer definierten Lichtquelle misst dieses Gerät den genauen Dämpfungsverlust der Strecke in dB. Wenn der Verlust zu hoch ist, ruckelt später das Kamerabild oder die PTZ-Steuerung reagiert verzögert. Auch ein Optical Power Meter gehört zum erwähnten Toolkit.

OTDR (Optical Time Domain Reflectometer)

Für die richtig großen Projekte (z. B. Perimeterschutz auf Flughäfen oder Industriearealen). Das OTDR schickt Lichtpulse durch die Faser und misst die Reflexionen. Es sagt dir auf den Meter genau, wo ein Kabelknick, ein schlechter Spleiß oder ein Steckerfehler liegt. Kostet dreimal so viel wie ein normales Spleißgerät, ist aber bei großen Netzen unersetzlich.

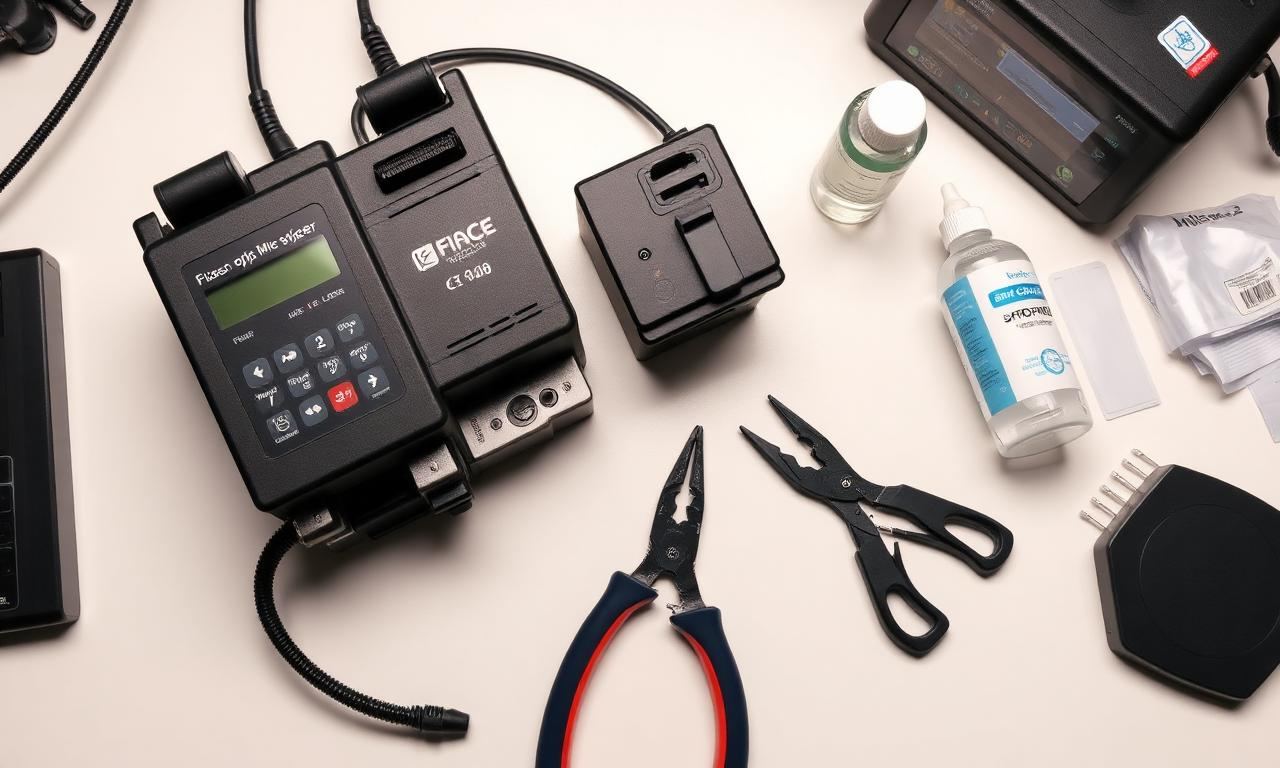

Zusammenfassung: Die Quick-Checkliste für den Bus

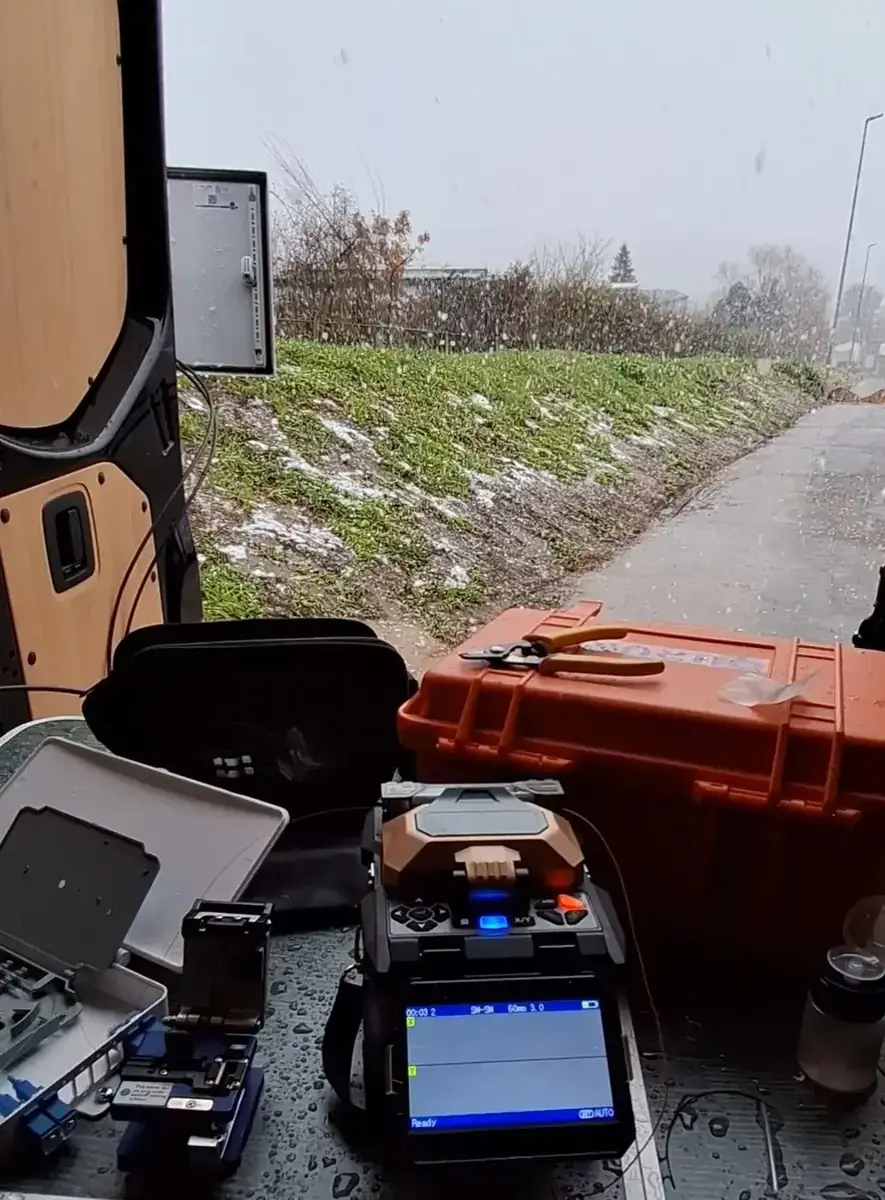

Bevor du morgen auf die Baustelle fährst, check kurz ab, ob alles im Transporter liegt:

• Maschine: Spleißgerät (inkl. geladenem Akku und Netzkabel)
• Präzision: Cleaver / Fasercutter
• Absetzer: 3-Loch-Absetzzange & Werkzeug für den Außenmantel
• Chemie: Isopropylalkohol 99,9 % im Spender
• Tücher: Fusselfreie Reinigungstücher
• Schutz: Heat Shrink Spleißschutz (45 mm oder 60 mm)
• Testen: Rotlichtlaser (VFL) & Power Meter – beides im 9-in-1 FTTH Toolkit enthalten
• Ordnung: Spleißbox, Kupplungen, Pigtails OS2/OM4
• Sicherheit: Mülleimer/Behälter für Glasfaserreste (Vorsicht: Splitter gehen in die Haut!)

Fazit eines CCTV-Praktikers

Das Spleißen von Glasfaserkabeln erfordert am Anfang Geduld und eine ruhige Hand. Wenn man aber erst einmal die ersten 100 Fasern erfolgreich in die Kassette gelegt hat, geht es in Fleisch und Blut über wie das Crimpen eines RJ45-Steckers. Mit dem richtigen Werkzeug und sauberer Arbeitsweise eliminierst du die Fehlerquellen von vornherein. Deine IP-Kameras und Rekorder werden es dir mit einer bombenfesten Uptime danken.

Wie sieht euer Setup aus? Setzt ihr lieber auf Core- oder Cladding-Spleißgeräte im CCTV-Alltag? Wenn ihr Fragen habt oder noch auf der Suche nach dem passenden Equipment seid, findet ihr meine bewährten Empfehlungen oben in der Checkliste verlinkt – oder schreibt uns einfach direkt über das Kontaktformular.

Wichtig: SFP-Modul & Switch nicht vergessen!

Damit das gespleißte Glasfaserkabel am Ende auch tatsächlich Daten überträgt, braucht ihr zwingend zwei weitere Komponenten: einen passenden SFP-Modul und einen Switch, der SFP-Ports unterstützt. Achtet dabei unbedingt darauf, ob ihr Singlemode (OS2) oder Multimode (OM3/OM4) gespleißt habt – der SFP-Modul muss exakt zum verlegten Fasertyp passen, sonst funktioniert die Verbindung nicht.

• Switch mit SFP-Ports: Ein bewährter Managed Switch mit SFP-Uplinks für CCTV-Installationen findet ihr hier auf Amazon.
• Passender SFP-Modul (Singlemode oder Multimode): Empfehlung auf Amazon.

Erst mit dieser Kombination aus Fusion-Spleiß, korrektem SFP-Modul und einem SFP-fähigen Switch wird aus eurer Glasfaserstrecke eine voll funktionsfähige, hochperformante Verbindung für IP-Kameras und NVR-Systeme.
