Videoüberwachung planen: Warum CAT7-Outdoor-Kabel und UV-Schutz über Erfolg oder Scheitern entscheiden

Wenn ich auf eine bestehende Anlage gerufen werde, sehe ich oft dasselbe Bild: Es wurden Innenkabel für den Außenbereich verwendet, das Kabel liegt ungeschützt an der Fassade, und die Abzweigdose ist eine Baumarktdose ohne IP-Klasse. Das funktioniert – ungefähr zwei Jahre lang.

Dieser Beitrag beschreibt, wie ich eine Außenstrecke aufbaue, damit sie nicht zwei, sondern zwanzig Jahre hält: Kabelwahl, Leerrohre, Dosen, Übergänge, Blitzschutz und die Reihenfolge der Arbeitsschritte.

Warum Innenkabel im Freien keine Chance haben

Innenkabel haben einen PVC-Mantel. PVC ist billig, flexibel und gegen UV-Strahlung praktisch wehrlos. Nach ein bis zwei Sommern verliert der Mantel seine Weichmacher, wird brüchig und reißt an jeder Biegung auf. Ab da zieht das Kabel Feuchtigkeit – und Feuchtigkeit im Adernbündel bedeutet Kapazitätsänderung, Übersprechen, Paketverluste und schließlich Totalausfall.

Ich setze deshalb konsequent CAT7-Outdoor-Kabel mit PE-Mantel ein. Nicht weil ich zehn Gigabit für eine Kamera bräuchte – das ist Unsinn – sondern weil diese Kabel besser geschirmt, mechanisch robuster und für den dauerhaften Außeneinsatz freigegeben sind. Was die Kategorien technisch unterscheidet, habe ich in Patchkabel für Videoüberwachung: CAT6 oder CAT7 im Detail aufgeschlüsselt.

Meine Empfehlung für kurze Außen-Patchstrecken: hochwertiges Outdoor-Patchkabel auf Amazon ansehen (Affiliate-Link) – UV-beständig, geschirmt und für den dauerhaften Außeneinsatz geeignet.

Ein Hinweis zu CAT7 und RJ45

Das wird selten erwähnt, ist aber wichtig: CAT7 ist streng genommen kein Steckerstandard. Ein echtes CAT7-Kabel endet normkonform auf GG45 oder TERA, nicht auf RJ45. In der Praxis legt man CAT7-Verlegekabel auf CAT6a-Keystone-Buchsen auf – das funktioniert einwandfrei, die Strecke ist dann aber elektrisch eine CAT6a-Strecke.

Für Videoüberwachung ist das völlig unproblematisch. Man kauft CAT7 nicht wegen der zehn Gigabit, sondern wegen des besseren Mantels, der Einzeladerschirmung und der Reserve. Wer das weiß, kauft bewusster ein.

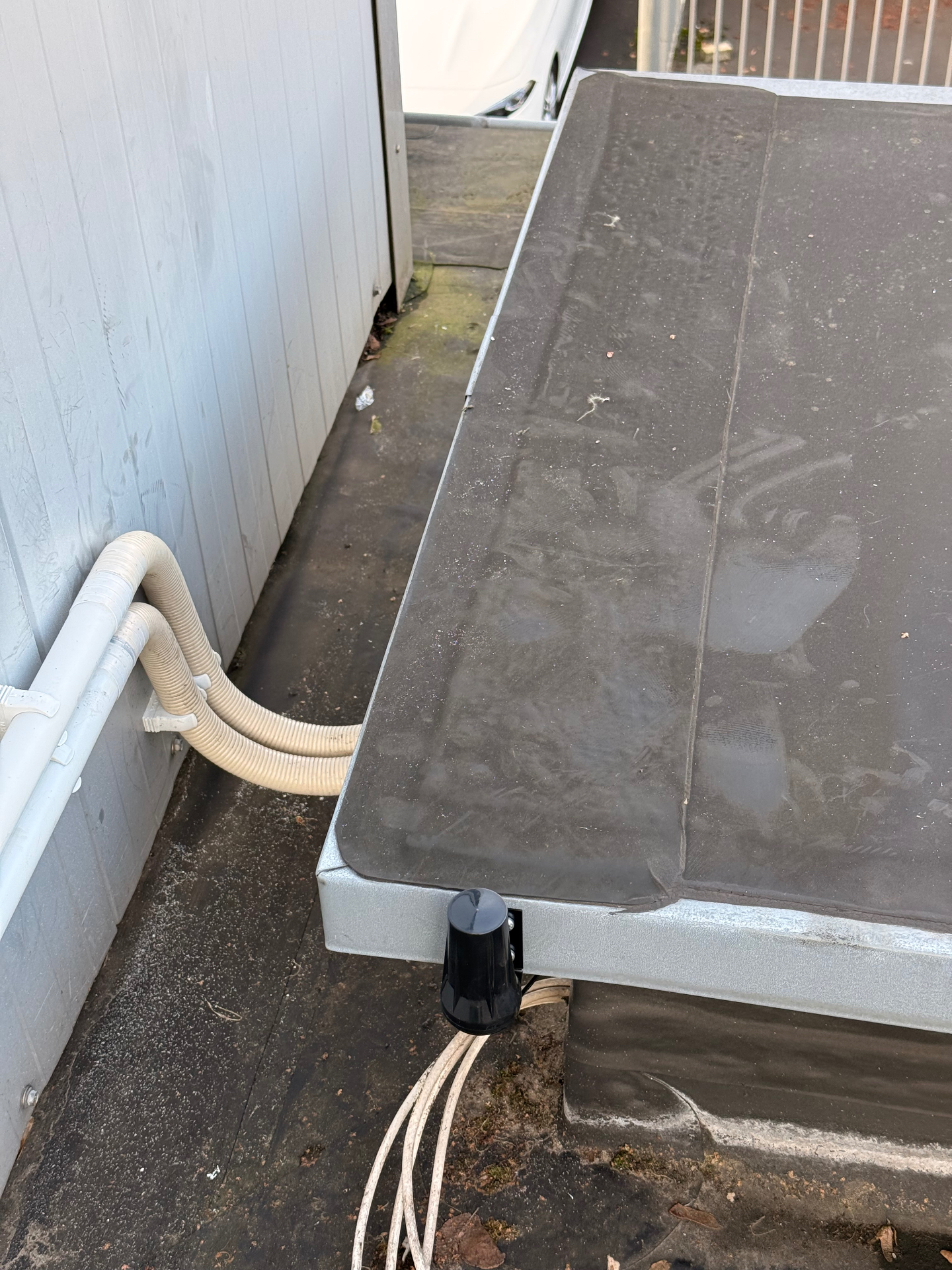

UV-beständige Leerrohre

Jedes außen geführte Kabel läuft bei mir im Leerrohr. Das schützt vor UV, vor mechanischer Beschädigung, vor Vögeln und Nagern – und es macht spätere Änderungen möglich, ohne die Fassade aufzureißen.

Entscheidend ist die richtige Rohrqualität: Standard-Installationsrohr für den Innenbereich zerfällt unter direkter Sonne oft schon nach zwei bis drei Jahren, und dann liegt das Kabel wieder frei. Ich nutze ausschließlich UV-stabile Rohre, idealerweise in Schwarz, und ziehe grundsätzlich einen Zugdraht mit ein.

• Rohrdurchmesser mit Reserve wählen – lieber M25 statt M20, spätere Nachrüstung wird sonst unmöglich
• Zugdraht immer im Rohr lassen, auch nach dem Einziehen
• Rohrenden nach unten führen oder abdichten, damit kein Kondenswasser stehen bleibt
• Befestigungsschellen mit UV-beständigem Material – graue Standardschellen brechen zuerst
• Bei Erdverlegung: Kabelschutzrohr mit ausreichender Druckfestigkeit, Verlegetiefe mindestens 60 cm

IP-zertifizierte Abzweigdosen

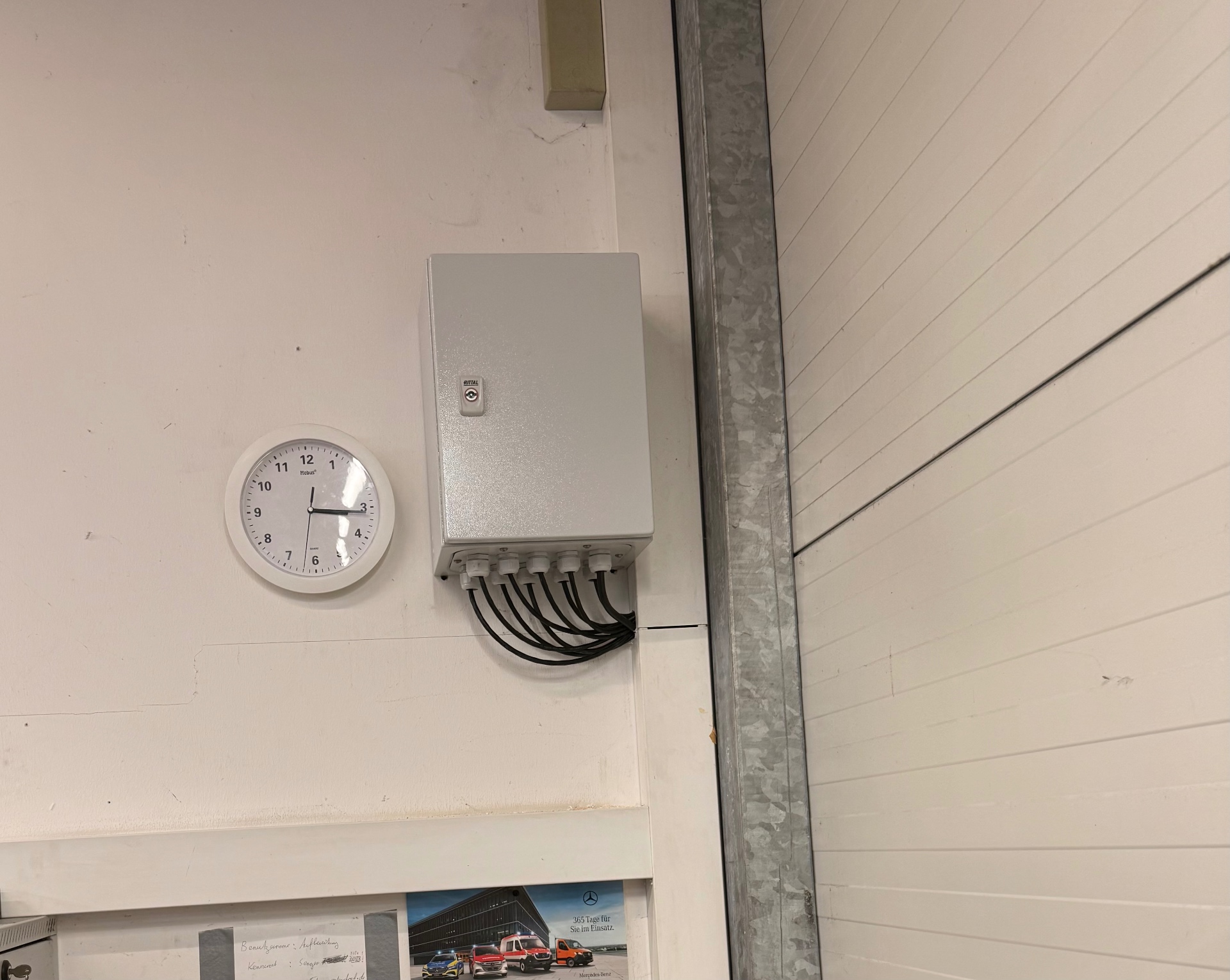

Die Dose, in der die Keystone-Buchse sitzt, ist der kritischste Punkt der ganzen Strecke. Sie muss wasserdicht sein, unter UV-Einstrahlung nicht spröde werden und ordentliche Kabelverschraubungen haben. Eine billige Dose mit Gummistopfen statt Verschraubung ist die häufigste Fehlerursache, die ich nach zwei Jahren finde.

Meine konkrete Empfehlung: diese IP-zertifizierte Abzweigdose auf Amazon (Affiliate-Link) – wasserdicht, UV-stabil und passend für die Außenmontage von Netzwerkbuchsen.

Zwei Details, die den Unterschied machen: Die Kabeleinführung gehört nach unten, nie nach oben. Und die Verschraubung muss zum Kabeldurchmesser passen – eine zu große Verschraubung dichtet nicht, egal wie fest man sie zieht.

Qualitäts-Buchsen und der Übergang zur Kamera

Ich lege das Verlegekabel in der Außendose auf eine hochwertige Keystone-Buchse auf und verbinde von dort mit einem kurzen Outdoor-Patchkabel zur Kamera. Der Grund ist praktisch: Wenn die Kamera in fünf Jahren getauscht wird, bleibt die feste Strecke unangetastet.

Wie das Auflegen sauber funktioniert – Aderpaare, Verdrillung, Schirmauflage – habe ich Schritt für Schritt in RJ45-Keystone-Jack anschließen beschrieben. Was passiert, wenn ein Übergang doch Feuchtigkeit zieht, und wie man das repariert, steht in RJ45-Buchse korrodiert reparieren.

• Aderpaare so kurz wie möglich entdrillen – maximal 13 mm
• Schirm nur an einer Seite auflegen, üblicherweise im Schrank am Patchpanel
• Tropfschlaufe unterhalb der Kamera – Wasser folgt sonst dem Kabel in den Stecker
• Zugentlastung setzen, sodass kein Gewicht am Steckkontakt hängt
• Steckverbindung an der Kamera mit der mitgelieferten Verschraubung oder Gelkappe schützen

Blitz- und Überspannungsschutz

Ein Punkt, der in Anleitungen fast immer fehlt: Jedes Außenkabel ist eine Antenne, die Überspannung ins Gebäude trägt. Ein Blitz muss dafür nicht einschlagen – eine Entladung in 200 Metern Entfernung reicht, um die Elektronik am anderen Kabelende zu zerstören. Ich habe genug abgerauchte PoE-Ports gesehen, um das ernst zu nehmen.

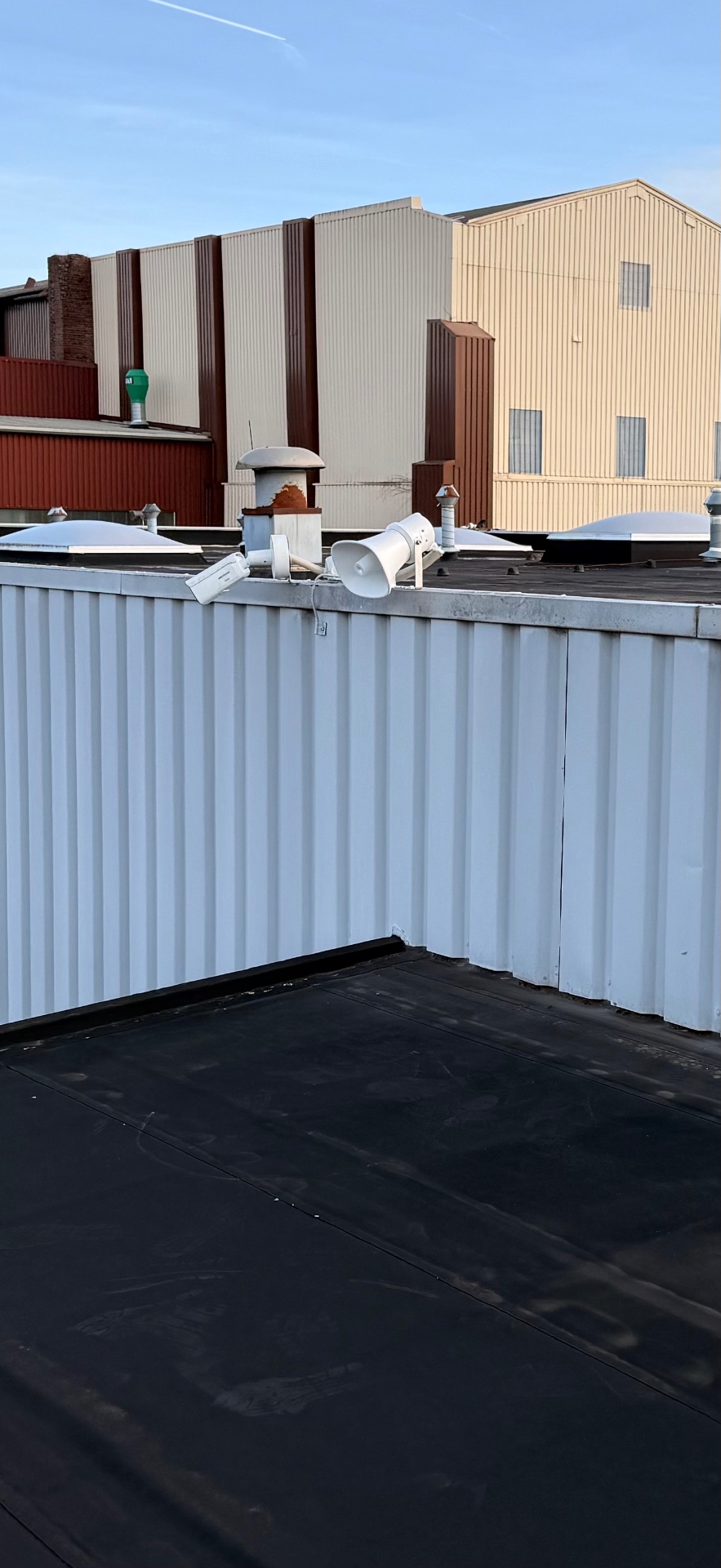

Mein Standard: Bei Kameras auf dem Dach, an Masten oder an langen freien Strecken kommt ein PoE-Überspannungsschutz zwischen Außenkabel und Switch, geerdet an der Potentialausgleichsschiene. Bei Verbindungen zwischen zwei Gebäuden nehme ich lieber gleich Glasfaser – die trennt galvanisch und lässt gar nichts durch. Wie das praktisch geht, steht in Mid-Span-Zugang bei LWL-Glasfaserkabeln.

Vor dem ersten Loch: die Planung

Der teuerste Fehler ist nicht das falsche Kabel, sondern der falsche Kameraplatz. Wenn eine Kamera nach der Montage feststellt, dass sie den Eingang nur schräg von hinten sieht, hilft das beste Kabel nichts.

Ich lege deshalb zuerst die Blickachsen fest, prüfe die Erkennungsdistanz nach DORI und ziehe erst danach die Kabelwege. Für die Blickachsen nutze ich den CCTV-Abdeckungsplaner, für die Auslegung des Switches den PoE-Rechner und für die Speicherdimensionierung den Speicherplatzrechner. Wer noch bei der Geräteauswahl steht, kommt mit dem Überwachungskamera-Konfigurator schnell zu einer stimmigen Kombination.

• Kamerapositionen und Blickachsen festlegen, Montagehöhe 2,8–3,5 m
• Kabelwege zeichnen, Längen messen, 15 % Reserve aufschlagen
• Strecken über 90 m markieren – dort braucht es Zwischen-Switch oder Glasfaser
• Schrankstandort festlegen: trocken, belüftet, abschließbar, nicht im Eingangsbereich
• Leerrohre und Dosen vor dem Kabelkauf bestellen, sonst improvisiert man auf der Leiter

Warum sich diese Investition über Jahrzehnte trägt

Kameratechnik entwickelt sich schnell: Vor zehn Jahren war 2 MP gut, heute ist 8 MP normal, morgen ist KI-Analyse im Gerät Standard. Was sich praktisch nicht ändert, ist die Übertragung: Ethernet und PoE sind seit Jahren stabile Standards.

Genau deshalb lohnt es sich, in die Infrastruktur zu investieren und nicht in die letzten zwei Megapixel. Eine ordentlich verlegte, geschützte Strecke überlebt zwei bis drei Kameragenerationen. Beim nächsten Upgrade schraubst du nur die Kamera ab und die neue dran – Kabel, Rohr, Dose und Buchse bleiben, wo sie sind.

Über fünf Jahre gerechnet: Die Mehrkosten für Outdoor-Kabel, UV-Rohr und IP-Dosen liegen bei einer Vier-Kamera-Anlage in der Größenordnung von 100 bis 200 Euro. Ein einziger Servicebesuch mit Neuverlegung einer Außenstrecke kostet meist mehr.

Meine Checkliste für jede Außeninstallation

• CAT7- oder CAT6a-Outdoor-Verlegekabel, reines Kupfer, PE-Mantel
• Outdoor-taugliche Patchkabel (Affiliate-Link) für den letzten Meter
• UV-beständige Leerrohre mit Reserve im Durchmesser und Zugdraht
• IP-zertifizierte Abzweigdose (Affiliate-Link) mit passenden Verschraubungen
• Hochwertige Keystone-Buchsen, Schirm einseitig aufgelegt
• Tropfschlaufen und saubere Zugentlastung an jedem Übergang
• PoE-Überspannungsschutz bei exponierten Kameras
• PoE-Switch mit 30 % Portreserve für spätere Kameras
• Jede Strecke nach der Verlegung messen und beschriften

Häufige Fehler aus dem Servicealltag

• Kabel ohne Rohr direkt an der Südfassade – nach zwei Sommern spröde
• Innenrohr statt UV-Rohr verwendet, das Rohr zerbröselt vor dem Kabel
• Dose mit Einführung nach oben montiert – Wasser sammelt sich innen
• Kein Zugdraht im Rohr, spätere Erweiterung nur mit Fassadenarbeit möglich
• Kabel im selben Schacht wie 230 V ohne Trennung – Störungen im Bild
• Kein Überspannungsschutz an Dachkameras – ein Gewitter kostet Switch und Kameras

Fazit

CAT7-Outdoor-Kabel, UV-beständige Leerrohre und IP-zertifizierte Dosen sind kein Luxus, sondern die Grundvoraussetzung dafür, dass eine Videoüberwachung über Jahrzehnte zuverlässig läuft. Der Mehraufwand liegt bei einem kleinen Prozentsatz der Gesamtkosten, verhindert aber genau die Ausfälle, die später Zeit und Nerven kosten.

Wenn du weiterlesen willst: In Netzwerkschrank für Videoüberwachung geht es um das andere Ende der Strecke, und für temporäre Projekte lohnt der Blick in Baustellenüberwachung: Kosten und Konzept 2026.
